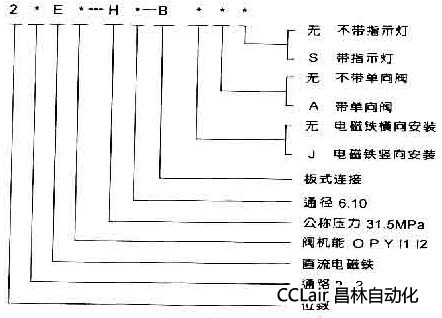

點擊圖片查看原圖一．型號說明：
二． 結構及原理：
本型球式電磁換向閥主要由電磁鐵和換向閥組成，
通過杠桿連接將電磁鐵輸出的推力放大，并通過推桿推動閥芯，實現換向。
閥芯采用優質高精度鋼球，無軸向密封長度，換向過程中不存在液壓力造成的徑向卡緊，因而換向可靠且響應快。
根據此閥的結構特點及材質的選用，使它廣泛適用于以礦物油.乳化油.高水基液體，甚至是氣體介質的控制系統中。
本型球式電磁換向閥采用卸荷型結構，能自動平衡系統工作介質壓力變化對閥芯軸向作用力的影響，使閥口保持恒定密封力的密封狀態。
本型球式電磁換向閥主要由電磁鐵和換向閥組成，
通過杠桿連接將電磁鐵輸出的推力放大，并通過推桿推動閥芯，實現換向。
閥芯采用優質高精度鋼球，無軸向密封長度，換向過程中不存在液壓力造成的徑向卡緊，因而換向可靠且響應快。
根據此閥的結構特點及材質的選用，使它廣泛適用于以礦物油.乳化油.高水基液體，甚至是氣體介質的控制系統中。
本型球式電磁換向閥采用卸荷型結構，能自動平衡系統工作介質壓力變化對閥芯軸向作用力的影響，使閥口保持恒定密封力的密封狀態。
電磁鐵失電位置，如圖中所示，鋼球在彈簧作用下封住閥座一端，P.A口封閉，A.T口通。
電磁鐵通電位置：電磁力克服彈簧力及摩擦力失動左推桿右移，鋼球右移封住閥座另一端，A.T 口封閉, P.A口通帶指示燈球座式電磁換向閥，當電磁鐵通電時，紅燈亮；當電磁鐵失電時，綠燈閃亮一下。注意：帶指示燈的球球式電磁換向閥成源接頭有正負極，不得接反。
三．技術及規格。
|
型 號
|
圖形符號
|
公稱壓力
|
公稱通徑
|
公稱流量
|
電 壓
|
|
23EP-H6B-口口
|
31.5MPa
|
6mm
|
10 l/min
|
24V
|
|
|
23EP-H6B-口口
|
31.5 MPa
|
10mm
|
41 l/min
|
24V
|
|
|
23EY-H6B-口口
|
31.5MPa
|
6mm
|
10 l/min
|
24V
|
|
|
23EY-H10B-口口
|
31.5MPa
|
10mm
|
41 l/min
|
24V
|
四．工作介質及過濾精度：
工作介質：礦物油，乳化液。 過濾精度：30μｍ

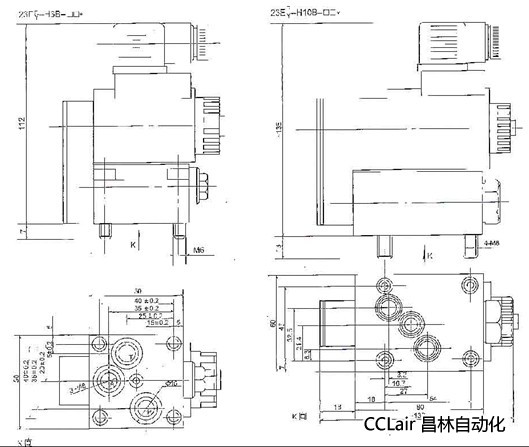

五．外形及連接尺寸
